АО «ЦИФРА» является разработчиком программного продукта «ГИПОТЕЗА», предназначенного для автоматизированного выполнения прочностных расчётов защитных гильз по методике стандарта ASME PTC 19.3 TW-2016.

Защитная гильза — это элемент конструкции, предназначенный для предохранения чувствительных компонентов оборудования от воздействия внешних факторов, таких как механические нагрузки, агрессивные среды, высокие температуры и давление. Чаще всего гильзы используются для защиты датчиков температуры (термопреобразователей сопротивления, термопар), а также элементов трубопроводных систем, гидравлических и пневматических линий.

Основные функции защитных гильз:

• Механическая защита — предотвращение повреждения чувствительных элементов от ударов, вибрации, эрозии и механических воздействий.
• Химическая защита — защита от коррозии и агрессивных сред (кислоты, щелочи, морская вода, нефтепродукты и др.).
• Термическая защита — снижение воздействия экстремальных температур на чувствительный элемент.
• Обеспечение герметичности — предотвращение утечек рабочих сред в местах установки измерительных приборов.

Прочностной расчёт защитных гильз является критически важным этапом их проектирования и эксплуатации. Ошибки в расчёте могут привести к механическому разрушению гильзы, утечкам рабочей среды, повреждению оборудования и даже аварийным ситуациям.

Защитные гильзы подвергаются значительным нагрузкам, включая:

• Внутреннее и внешнее давление – особенно актуально для гильз, установленных в трубопроводах высокого давления.
• Гидродинамические нагрузки – колебания, вызванные потоком жидкости или газа, обтекающим гильзу (эффект вихревого срыва).

Прочностной анализ позволяет определить предельно допустимые нагрузки и предотвратить разрушение гильзы в процессе эксплуатации.

Прочность защитных гильз может подтверждаться различными методами, одним из которых является расчёт по методике ASME PTC 19.3 TW-2016 стандарта Американского общества инженеров-механиков (ASME), регулирующего методику расчёта защитных гильз для температурных датчиков. Он охватывает прочностной анализ, оценку вибрационной устойчивости и учёт усталостных нагрузок для обеспечения безопасной эксплуатации гильз в промышленных условиях. Выбор методики расчетов обусловлен также тем, что на данный момент отсутствуют отечественные нормы для расчетов гильз.

Возможности ПО для ЭВМ «ГИПОТЕЗА»

Прочностной расчёт гильз и автоматическая генерация отчётов

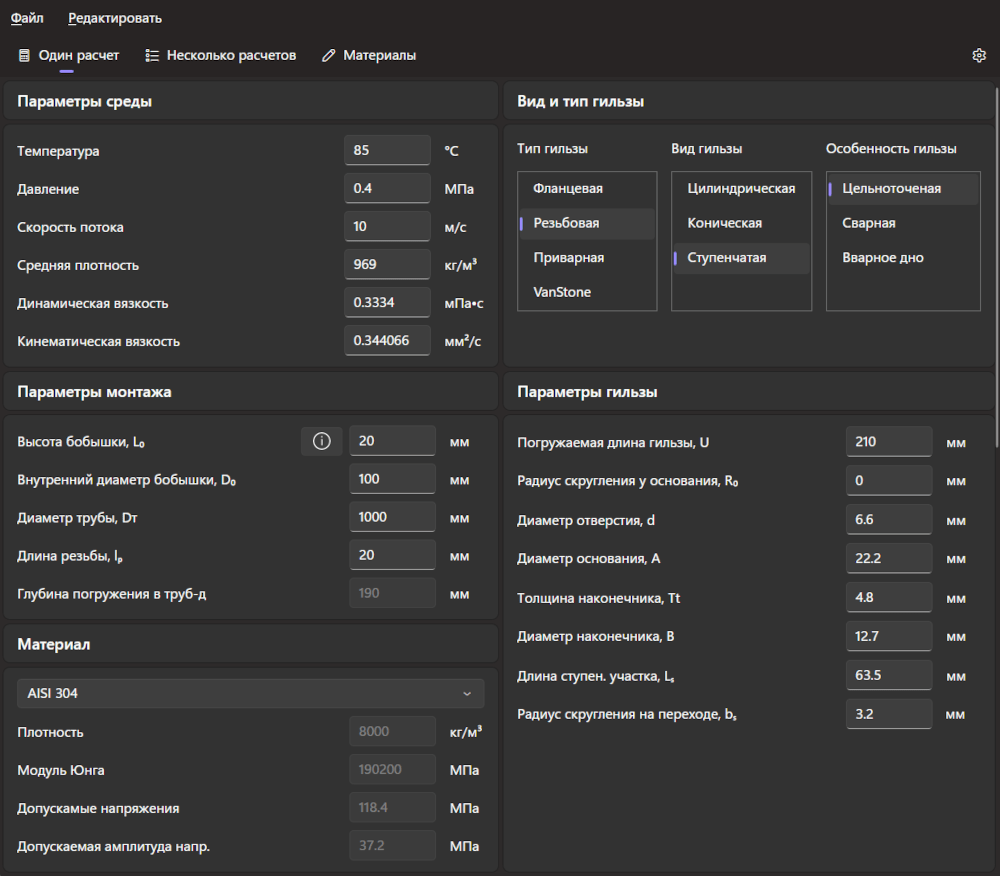

Страница расчёта одной гильзы

ПО «ГИПОТЕЗА» позволяет осуществлять прочностной расчёт защитных гильз различных видов и типов с учётом их геометрических параметров, свойств среды эксплуатации, особенностей монтажа и параметров материала.

По результатам расчёта ПО «ГИПОТЕЗА» выдаёт заключение о соответствии или несоответствии рассматриваемой гильзы критериям прочности стандарта ASME PTC 19.3 TW-2016, а также автоматически генерирует отчёт с результатами расчёта в формате PDF-документа или CSV-таблицы.

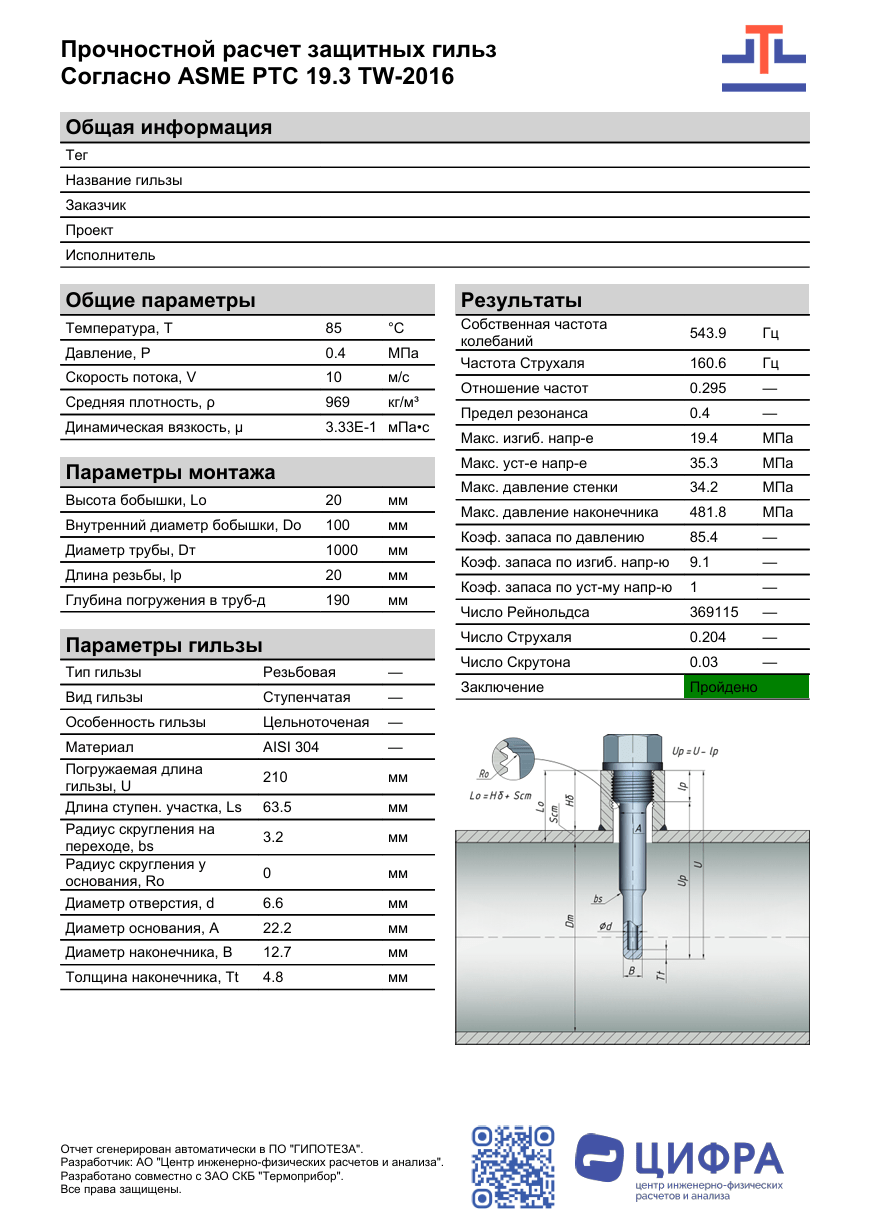

Автоматически генерируемый PDF-отчёт

Автоматизированный расчёт серии гильз

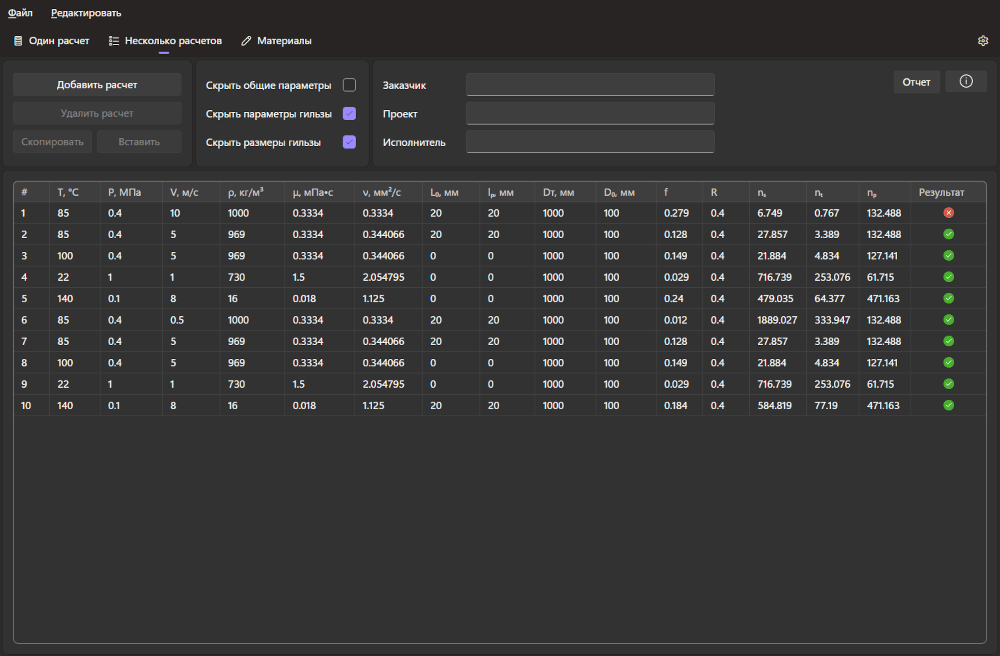

Страница расчёта серии гильз

ПО «ГИПОТЕЗА» обладает возможностью осуществлять автоматизированный расчёт серии гильз с различными параметрами в формате электронной таблицы. Данное представление позволяет инженеру наглядно сравнивать гильзы различной геометрии, эксплуатируемые в различных условиях, для анализа влияния параметров на результаты прочностного расчёта. Для серии расчётов так же поддерживается автоматическая генерация отчёта.

В ПО «ГИПОТЕЗА» заложена возможность сохранения серии расчётов во внешний файл с возможностью дальнейшего открытия и редактирования.

Встроенная библиотека материалов

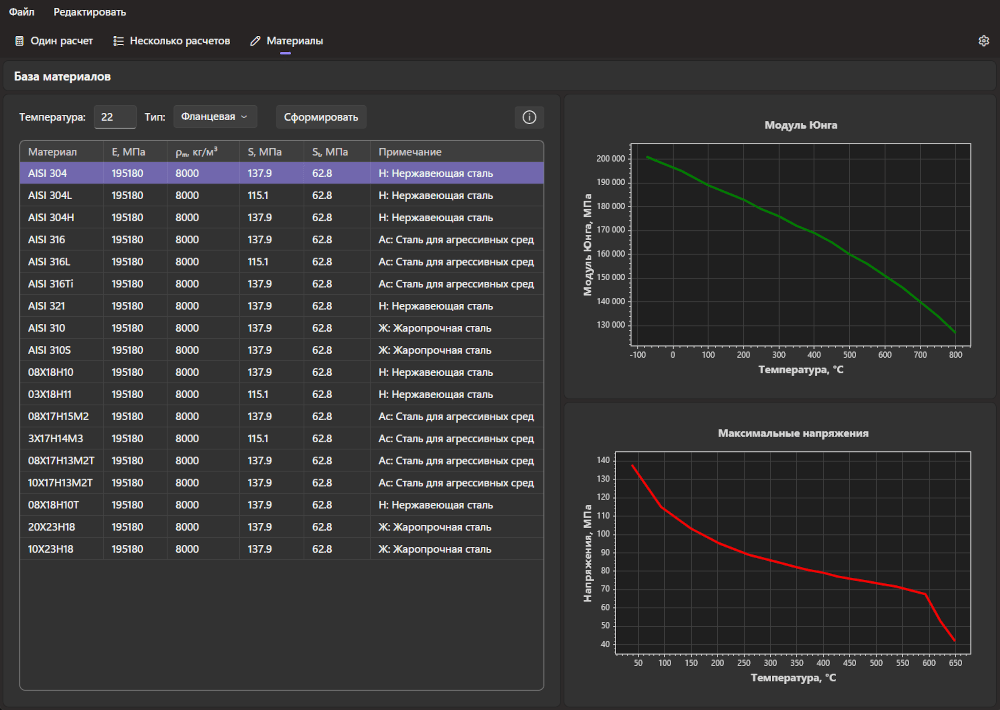

Встроенная библиотека материалов

ПО «ГИПОТЕЗА» поставляется со встроенной библиотекой материалов, содержащей как отечественные стали, так и их зарубежные аналоги. Каждый материал в библиотеке обладает температурозависимыми свойствами, что позволяет учитывать температурные условия эксплуатации в расчёте.

Преимущества продукта

• Современные технологии разработки: адаптивный графический пользовательский интерфейс с поддержкой темной и светлой тем оформления.
• Импортонезависимость: поддержка операционных систем Windows 10/11 и Linux, в том числе Debian-подобных систем (Astra Linux).
• Подробная документация: руководство пользователя и теоретическая справка.
• Успешная интеграция в производственные процессы: уже сейчас ПО «ГИПОТЕЗА» используется в ЗАО СКБ «Термоприбор».

Приобретение и использование продукта

Программа прочностного расчёта защитных гильз «ГИПОТЕЗА», внесена в Реестр программ для ЭВМ, регистрационный № 2025615429 от 04.03.2025. Обладателем исключительных прав на ПО «ГИПОТЕЗА» является АО «ЦИФРА». Лицензия на ПО «ГИПОТЕЗА» предоставляется на коммерческой основе. По вопросам приобретения ПО «ГИПОТЕЗА» для коммерческого использования необходимо направить запрос по электронной почте или заполнив форму
