АО «ЦИФРА» подтвердило выполнение вплоть до 2033 г. всех необходимых требований, предъявляемым к организациям, выполняющим расчёты прочности и сейсмостойкости оборудования и трубопроводов атомных станций: наличие специализированной лицензионной верифицированной программы для ЭВМ, имеющей аттестационный паспорт ФБУ «НТЦ ЯРБ»; включение организации в перечень пользователей данного программного обеспечения по итогам обучения и проверки знаний специалистов; наличие лицензии Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзора) на конструирование оборудования для ядерных установок (атомных станций) в части выполнения расчетов прочности и сейсмостойкости оборудования АЭС.
Вебинар: Оценка климатической комфортности общественных, офисных и промышленных помещений в различных типах зданий по ГОСТ Р ИСО 7730/Ashrae 55
Комфортность пребывания людей в помещении – критически важная характеристика всех общественных, офисных и промышленных зданий. Для того, чтобы обеспечить адекватные обогрев, вентиляцию и кондиционирование, необходимо тщательно проработать соответствующие решения. Математическое моделирование позволяет оценить качество принятых решений ещё до ввода здания в эксплуатацию и оперативно устранить все возникающие проблемы.

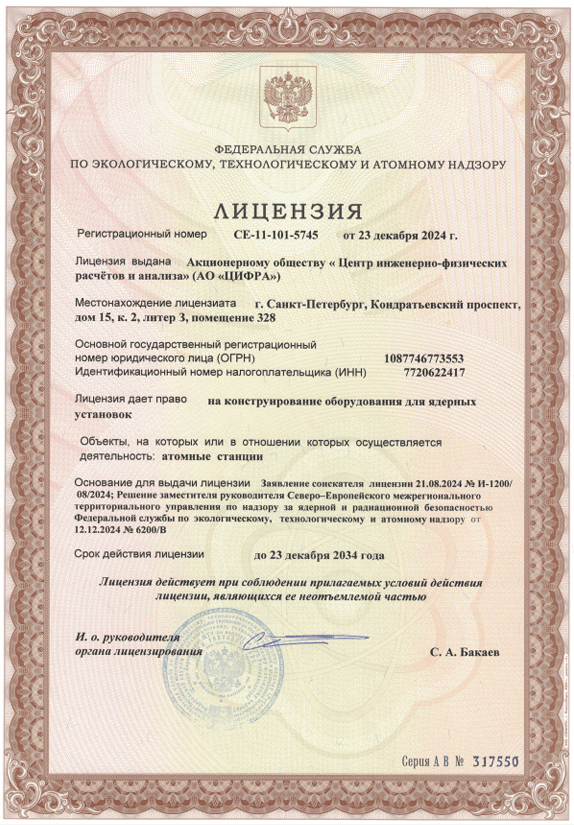

Лицензия Ростехнадзора на конструирование оборудования для ядерных установок атомных станций
По решению Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор) от 12.12.2024 г., АО «ЦИФРА» продлило лицензию на конструирование оборудования для ядерных установок в части выполнения расчетов динамики, прочности и сейсмостойкости оборудования атомных станций (АЭС) 1, 2 и 3 классов безопасности по НП-001-15. Срок действия лицензии - до 23.12.2034 г.
В рамках действующей лицензии на конструирование оборудования для атомных станций АО «ЦИФРА» имеет право на конструирование оборудования 1, 2 и 3 классов безопасности согласно "Общим положениям обеспечения безопасности атомных станций" (НП-001-15), предназначенного для обеспечения функционирования различных систем АЭС:
- Корпус и другие составные части реакторной установки;
- Емкостное и тепломеханическое оборудование, оснастка к нему, сосуды под давлением, насосы, трубопроводы и трубопроводная арматура;
- Газодувки, компрессоры, турбины;
- Механическое и электромеханическое оборудование, металлоизделия машиностроительные и общего назначения;
- Вентиляционное оборудования и установки;
- Транспортно-технологическое, подъемно-транспортное и грузоподъемное оборудование;
- Металлоконструкции машиностроительные, железобетонные, металлические конструкции строительные, несущие и общего назначения.
В рамках конструирования указанных видов оборудования, осуществляемого специализированными проектными и производственными организациями, АО «ЦИФРА» предлагает выполнение расчетов и обоснований прочности, сейсмостойкости и устойчивости к воздействию различных внешних факторов, в т.ч. воздействие воздушной ударной волны и падение самолёта.
Обоснование сейсмостойкости оборудования, трубопроводов и опорных конструкций
В соответствии с действующими в РФ Федеральными нормами и правилами в области использования атомной энергии НП-031-01, которые устанавливают требования к обеспечению безопасности наземных АЭС с реакторами всех типов при сейсмических воздействиях, проект АЭС должен включать расчеты или экспериментальное обоснование сейсмостойкости технологического и электротехнического оборудования с учетом поэтажных акселерограмм и спектров ответа.

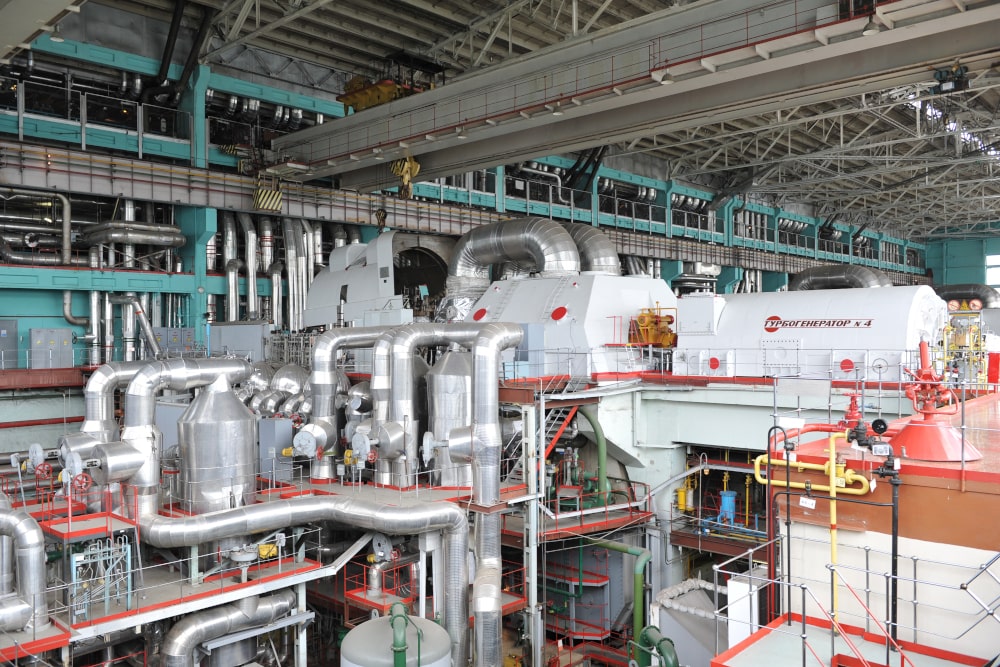

Белоярская атомная электростанция им. И. В. Курчатова, Заречный, Свердловская область. Источник: https://archive.strana-rosatom.ru. Копирайт: Концерн «Росэнергоатом»
Сейсмостойкая атомная станция должна обеспечивать безопасность при сейсмических воздействиях до максимального расчётного землетрясения (МРЗ) включительно и выработку энергии вплоть до уровня проектного землетрясения (ПЗ) включительно. Технологическое и электротехническое оборудование, трубопроводы, приборы, другие системы и элементы АЭС в зависимости от степени их ответственности для обеспечения безопасности при сейсмических воздействиях и работоспособности после прохождения землетрясения должны быть классифицированы на три категории сейсмостойкости с учетом их класса безопасности. Обоснование сейсмостойкости должно выполняться для оборудования, трубопроводов и опорных конструкций I и II категорий сейсмостойкости.
АО «ЦИФРА» имеет подтвержденный опыт выполнения расчётов прочности и обоснования сейсмостойкости оборудования промышленных и исследовательских ядерных реакторов в России и зарубежом:
- комплексного оборудования АЭС;
- оборудования артезианских насосов для АЭС Аккую;
- оборудования и трубопроводов системы расхолаживания бассейна выдержки и перегрузки энергоблоков Ростовской АЭС;
- трубопроводов систем установки извлечения трития из тяжелой воды (УИТ) исследовательского ядерного реактора ПИК;
- оборудования импульсный исследовательский пучковый реактора на быстрых нейтронах ИБР-2.
Обоснование сейсмостойкости оборудования и трубопроводов при сейсмических воздействиях, заданных поэтажными акселерограммами или поэтажными спектрами ответа, должно выполняться расчетными или экспериментальными методами. В случае применений расчётных методов для обоснования сейсмостойкости оборудования и трубопроводов должны применяться программные средства, имеющие аттестационный паспорт, выданный органами государственного регулирования безопасности при использовании атомной энергии.
Аттестация программного средства для выполнения расчётов прочности и сейсмостойкости оборудования АЭС
АО «ЦИФРА» является пользователем бессрочной коммерческой лицензии (клиентский номер #1058419) на программные продукты Ansys Mechanical и Ansys CFD для выполнения математического моделирования и решения инженерных задач прочности, газодинамики, акустики и теплообмена.
Специалисты АО «ЦИФРА» ранее в 2019 г. выполнили требования по включению организации в перечень пользователей программного средства (ПС) ANSYS для расчетов прочности и сейсмостойкости оборудования и трубопроводов при обоснованиях безопасности объектов использования атомной энергии (ОИАЭ). Согласно решению Научно-технического центра по ядерной и радиационной безопасности (ФБУ "НТЦ ЯРБ") от 29.04.2019 г., информация о включении АО «ЦИФРА» в перечень пользователей программного средства (ПС) ANSYS внесена в раздел 5 приложения к аттестационному паспорту №327.
ПС ANSYS согласно аттестационному паспорту ПС «ANSYS» №327 от 24.07.2024 г. применяется для расчета напряженно-деформированного состояния оборудования и трубопроводов в условиях сложного термомеханического нагружения при обоснованиях безопасности объектов использования атомной энергии (ОИАЭ) – ядерных энергетических установок различного назначения, как проектируемых, так и находящихся в эксплуатации. Срок действия аттестационного паспорта ПС «ANSYS» №327 – 18.04.2033 г.
Программа ANSYS верифицирована для анализа статического напряженно-деформированного состояния элементов реакторного оборудования в линейно упругой области и при наличии деформаций пластичности и ползучести, а также для модального, динамического, гармонического, спектрального анализа, расчетов на устойчивость и параметров механики разрушения.
Экспертиза программ для ЭВМ проводится в Научно-техническом центре по ядерной и радиационной безопасности в отношении программ, которые предназначены для построения расчетных моделей процессов, влияющих на безопасность объектов использования атомной энергии, в ряде областей, включая области экспертизы АО «ЦИФРА»:
- прочность, ресурс элементов, оборудования, систем;
- прочность и сейсмостокйость строительных конструкций зданий и сооружений;
- теплогидродинамика и моделирование мультифизических процессов.
Изображение заголовка: Смоленская АЭС. Источник: https://archive.strana-rosatom.ru. Копирайт: Смоленская АЭС
