АО «ЦИФРА» подтвердило выполнение вплоть до 2033 г. всех необходимых требований, предъявляемым к организациям, выполняющим расчёты прочности и сейсмостойкости строительных конструкций и оснований зданий и сооружений атомных станций: наличие специализированной лицензионной верифицированной программы для ЭВМ, имеющей аттестационный паспорт ФБУ «НТЦ ЯРБ»; включение организации в перечень пользователей данного программного обеспечения по итогам обучения и проверки знаний специалистов; наличие лицензии Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзора) на проектирование и конструирование ядерных установок, в части выполнения расчетов и обоснования несущей способности и прочности металлических и железобетонных строительных конструкций.

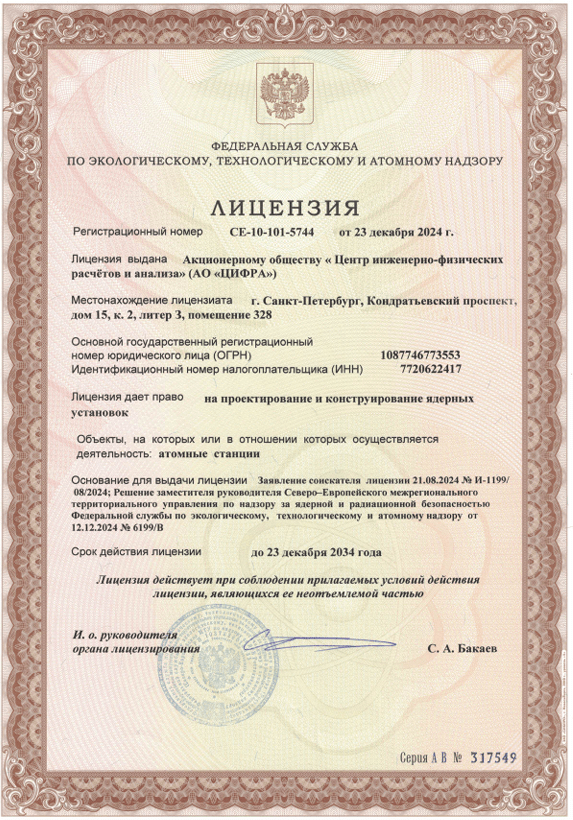

Лицензия Ростехнадзора на проектирование и конструирование ядерных установок атомных станций

По решению Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор) от 12.12.2024 г., АО «ЦИФРА» продлило лицензию на проектирование и конструирование ядерных установок атомных станций в части выполнения расчетов и обоснования сейсмостойкости, прочности и несущей способности металлических и железобетонных строительных конструкций и оснований зданий и сооружений атомных станций. Срок действия лицензии - до 23.12.2034 г.

В рамках полученной лицензии на проектирование и конструирование ядерных установок АО «ЦИФРА» предоставляется право на проектирование и конструирование отдельных зданий, сооружений и систем атомных станций, что предполагает выполнение следующих видов работ:

• расчеты и обоснования сейсмостойкости, несущей способности, прочности и стойкости к воздействию внешних факторов металлических и железобетонных строительных конструкций основных и вспомогательных зданий и сооружений АЭС, включая здания ядерного острова, здание ядерной установки, внутреннюю оболочку реактора, здание хранения ОЯТ;
• расчеты сейсмостойкости, прочности и стойкости к воздействию внешних факторов корпуса реакторной установки, элементов реактора, трубопроводов, сосудов под давлением, другого оборудования АЭС.

АО «ЦИФРА» имеет подтвержденный опыт выполнения расчётов прочности на сейсмические воздействия зданий и сооружений АЭС по НП-031-01 для Смоленской АЭС и Балаковской АЭС, расчётов строительных конструкций АЭС Эль-Дабаа (Египет) и комплекса «Прорыв» на падение тяжёлого коммерческого самолёта.

Обоснование сейсмостойкости строительных конструкций и оснований зданий и сооружений АЭС

В соответствии с действующими в РФ Федеральными нормами и правилами в области использования атомной энергии НП-031-01, которые устанавливают требования к обеспечению безопасности наземных атомных станций с реакторами всех типов при сейсмических воздействиях, проект АЭС должен включать расчеты сейсмостойкости строительных конструкций и оснований зданий и сооружений, поэтажные акселерограммы и спектры ответа на отметках опирания технологического оборудования I и II категории сейсмостойкости.

Сейсмостойкая атомная станция должна обеспечивать безопасность при сейсмических воздействиях до максимального расчётного землетрясения (МРЗ) включительно и выработку энергии вплоть до уровня проектного землетрясения (ПЗ) включительно. Здания, сооружения, строительные конструкции и основания, другие системы и элементы АЭС в зависимости от степени их ответственности для обеспечения безопасности при сейсмических воздействиях и работоспособности после прохождения землетрясения должны быть классифицированы на три категории сейсмостойкости с учетом их класса безопасности.

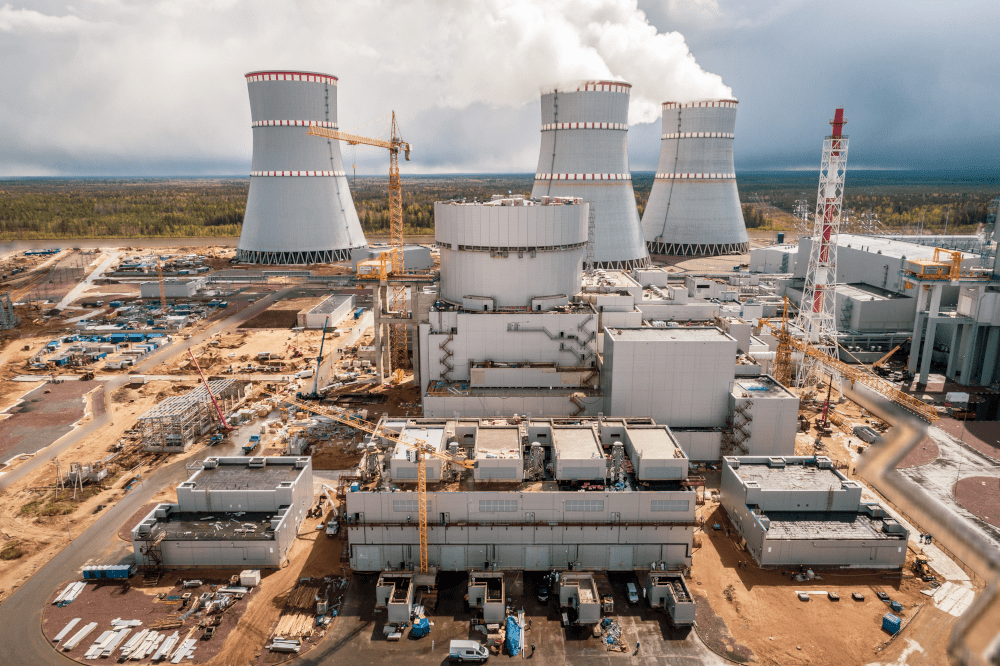

Вид на Ленинградскую АЭС-2. Источник: https://archive.strana-rosatom.ru. Копирайт: Ленинградская АЭС

При проведении расчетов строительных конструкций, зданий и сооружений АЭС на сейсмические воздействия следует выполнять:

• определение параметров колебаний и напряженно-деформированного состояния здания, сооружения, их внутренних конструкций и фундаментов с учетом демпфирования и взаимодействия с основанием;
• расчеты поэтажных акселерограмм и поэтажных спектров ответа с учетом взаимодействия здания, сооружения с основанием;
• определение прочности элементов конструкций, опорных узлов и закладных деталей с учетом характеристик прочности конструкционных материалов при динамических нагрузках.

Расчетные модели зданий и сооружений должны отражать характер их взаимодействия с грунтом основания. При моделировании взаимодействия грунтового основания, фундамента и сооружения следует уделять внимание особенностям связей между ними и граничным условиям. Напряженно-деформированное состояние строительных конструкций допускается определять линейно-спектральным методом. Для зданий и сооружений I категории сейсмостойкости рекомендуется выполнять расчет динамическим методом с заданием воздействия в форме акселерограмм.

Аттестация программных средств для обоснования прочности, сейсмостойкости и несущей способности строительных конструкций и оснований зданий и сооружений АЭС

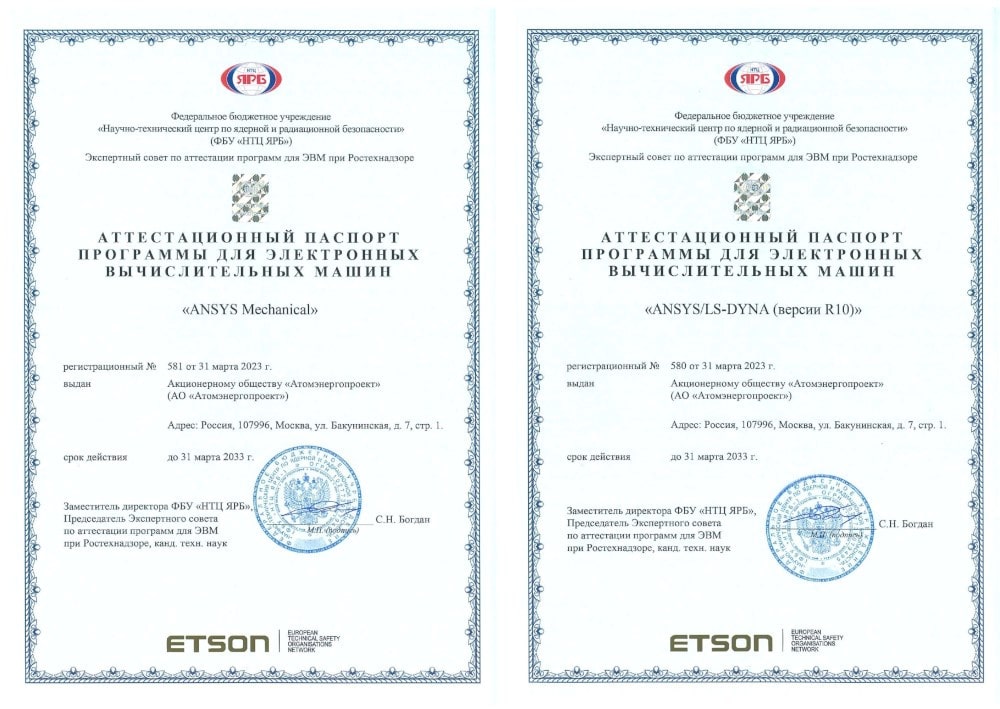

Экспертным советом по аттестации программ для ЭВМ при Ростехнадзоре ФБУ «НТЦ ЯРБ» в 2024 г. согласованы и выпущены аттестационные паспорта программ для ЭВМ ANSYS/LS-DYNA №580 и ANSYS Mechanical №581 для выполнения расчетов напряженно-деформированного состояния бетонных и железобетонных строительных конструкций зданий и сооружений (ЗиС) объектов использования атомной энергетики (ОИАЭ) под действием статических и динамических нагрузок, с учетом возможности развития под нагрузкой пластических деформаций и трещинообразования, для режимов нормальной эксплуатации, нарушения нормальной эксплуатации, проектных и запроектных аварий.


Подготовку верификационного отчета для программных средств ANSYS/LS-DYNA и ANSYS Mechanical, а также взаимодействие с экспертами Совета по аттестации программ для ЭВМ при Ростехнадзоре ФБУ «НТЦ ЯРБ» совместно проводили специалисты организаций АО «Атомэнергопроект» и АО «ЦИФРА». Срок действия аттестационных паспортов на ПС ANSYS/LS-DYNA №580 и ANSYS Mechanical №581 – 31.03.2033 г.
Также, ранее в 2022 г. Экспертный совет по аттестации программных средств при Ростехнадзоре принял решение включить АО «ЦИФРА» в перечень организаций-пользователей SCAD Office в рамках действия аттестационного паспорта №417, который действует для расчетов напряженно-деформированного состояния строительных конструкций ОИАЭ при статических, температурных и динамических нагрузках, оценки прочности железобетонных и стальных конструкций и применим для расчета строительных конструкций зданий и сооружений ОИАЭ в режимах нагружения, характерных для нормальных условий эксплуатации и нарушения нормальных условий эксплуатации. Срок действия аттестационного паспорта на ПС SCAD Office №417 – 15.06.2027 г.
Программное средство SCAD Office также применимо для определения частот и форм собственных колебаний, вычисления реакций конструкций на воздействие переменных во время нагрузок, определения коэффициентов запаса устойчивости, форм потери устойчивости, оценки прочности железобетонных конструкций, стальных конструкций, каменных и армокаменных конструкций в соответствии со строительными нормами и правилами.
Экспертиза программ для ЭВМ проводится в Научно-техническом центре по ядерной и радиационной безопасности в отношении программ, которые предназначены для построения расчетных моделей процессов, влияющих на безопасность объектов использования атомной энергии, в ряде областей, включая области экспертизы АО «ЦИФРА»:

• прочность, ресурс элементов, оборудования, систем;
• прочность и надежность строительных конструкций зданий и сооружений;
• теплогидродинамика и моделирование мультифизических процессов.

Изображение заголовка: Смоленская АЭС. Источник: https://archive.strana-rosatom.ru. Копирайт: Смоленская АЭС
