Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) [1] устанавливает требования безопасности к оборудованию, работающему под избыточным давлением, предназначенному для применения на таможенной территории ЕАЭС.
Вебинар: Оценка прочности и устойчивости металлических конструкций зданий и сооружений по СП 16.13330.2017 с учетом назначения и условий работы
На этом вебинаре рассмотрим основные особенности расчетов прочности металлических конструкций по СП 16.13330.2017
Данный технический регламент распространяется на широкий спектр оборудования: трубопроводы, котлы, сосуды, баллоны и арматура (применимость ТР ТС 032/2013 к тому или иному виду оборудования ограничена конструктивными свойствами и эксплуатационными условиями конкретного оборудования [1]).

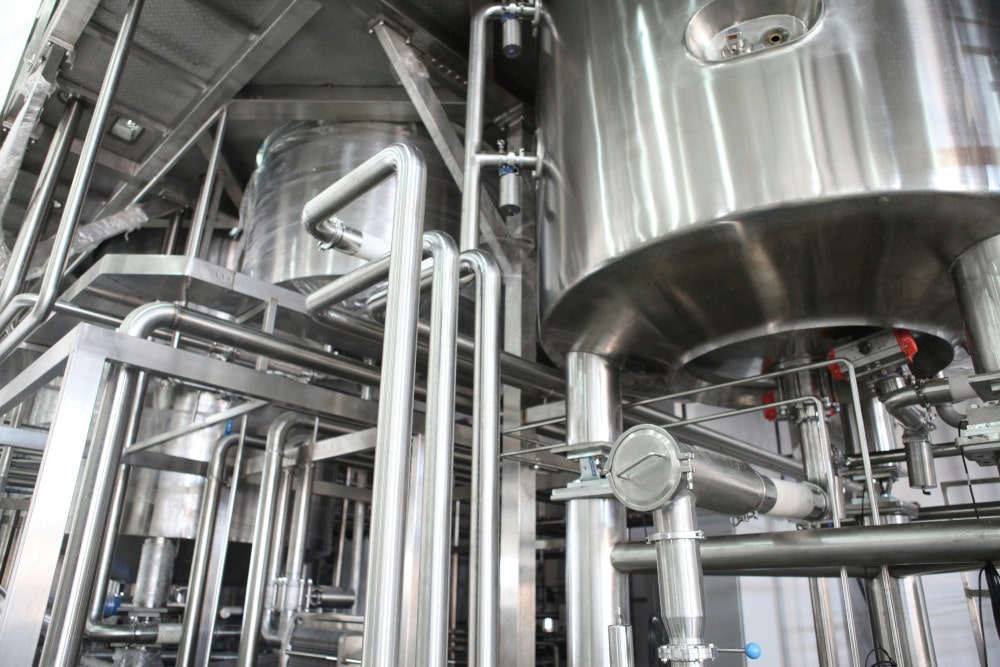

Фото Lucas van Oort на Unsplash
Вместе с тем, оборудованию, попадающему под область применения регламента [1] и подлежащему выпуску в обращение на таможенной территории ЕАЭС, предписана оценка соответствия требованиям регламента. При этом для проведения оценки соответствия заявитель формирует на оборудование полный комплект документов, представленный в п. 45 раздела VI регламента [1], в котором помимо прочего также указаны результаты прочностных расчётов оборудования.
Нормы и методы расчёта прочности
Нормы и методы расчёта прочности, предъявляемые ТР ТС 032/2013 к оборудованию, работающим под давлением, представлены в Приложении № 2 регламента [1]. Так, согласно тексту документа оценка прочности оборудования может основываться:
а) на результатах экспериментальных испытаний – без непосредственного расчёта (применяется в случаях, если произведение значения максимально допустимого рабочего давления и значения вместимости оборудования составляет менее 0,6 МПа·м или если произведение значения максимально допустимого рабочего давления и значения номинального диаметра составляет менее 300 МПа·мм [1]). При этом программа испытаний должна включать все виды испытаний, предписанные нормативной документацией на оборудование (например, для сильфонных компенсаторов – ГОСТ 28697-90), последовательность, правила и условия проведения которых требуют строгого соблюдения, что не может не сказаться на итоговой стоимости работ;
б) на одном или нескольких методах расчёта прочности (согласно п. 14 Приложения № 2 регламента [1] методы могут дополнять друг друга), основывающихся соответственно на:
- формулах, приведённых в нормах расчёта на прочность оборудования;
- математическом моделировании предельных состояний и прямом определении предельной нагрузки;
- численном анализе напряжённо-деформированного состояния (НДС);
- механике разрушения.
Обеспечение соответствия требованиям безопасности
Выдача документа, подтверждающего соответствие оборудования требованиям ТР ТС 032/2013 – декларации о соответствии либо сертификата соответствия, осуществляется при положительном заключении органа по сертификации.
Вместе с тем, соответствие оборудования стандартам, включённым в перечень [2], что обеспечивает соблюдение требований ТР ТС 032/2013 на добровольной основе, также позволяет объективно оценить безопасность и получить сертифицирующий документ на:

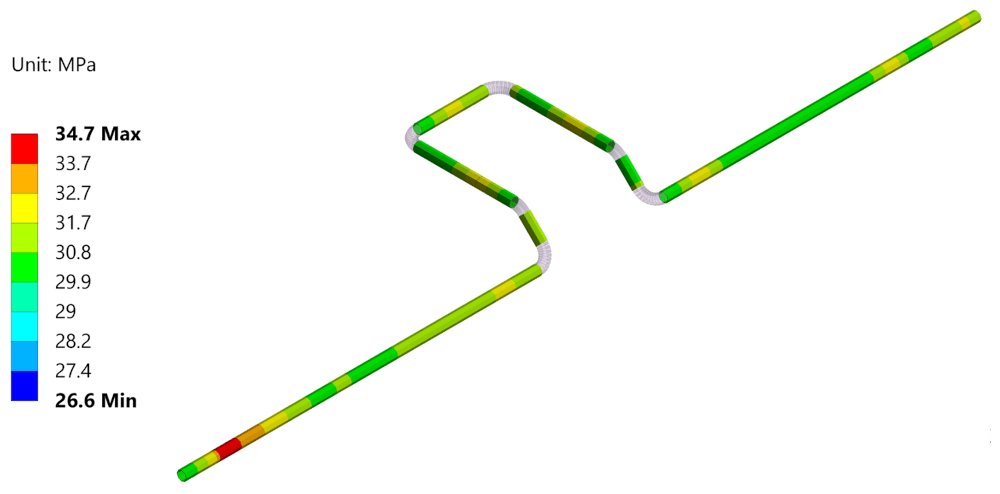

- технологические трубопроводы (ГОСТ 32388-2013);
- трубопроводы тепловых сетей (ГОСТ Р 55596-2013) и трубопроводы пара;

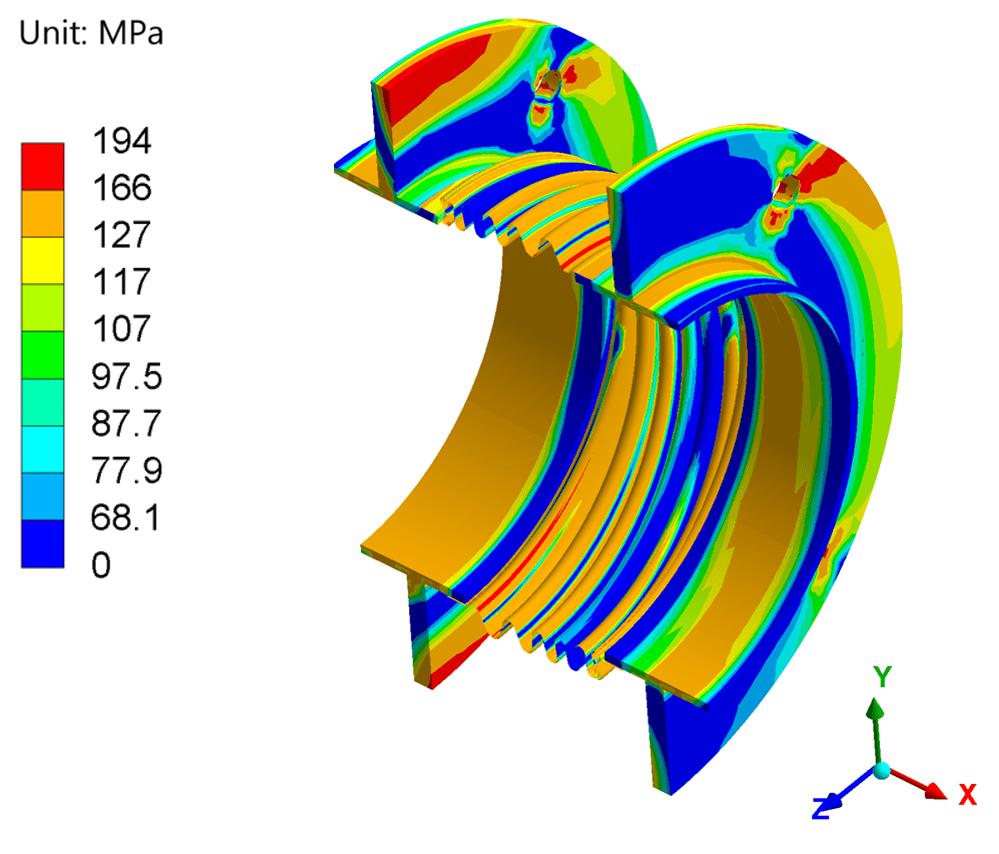

- сильфонные компенсаторы (ГОСТ 30780-2002);
- обечайки, днища и крышки (ГОСТ 34233.2-2017);

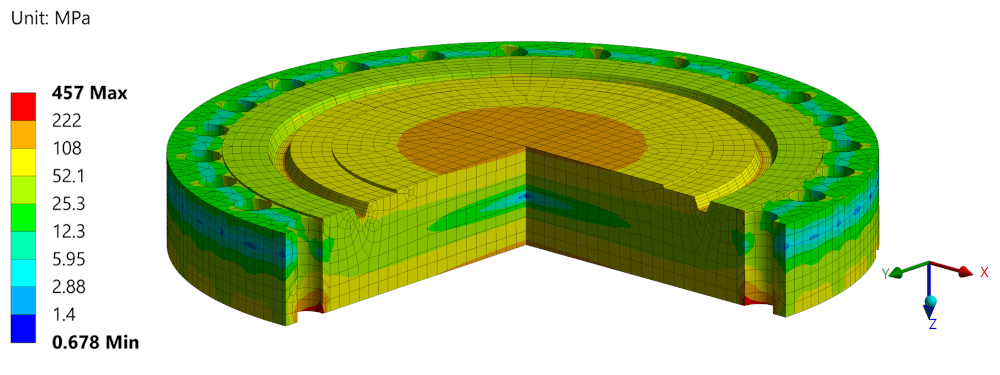

- фланцы (ГОСТ 34233.4-2017);
- теплообменные аппараты (ГОСТ 34233.7-2017);
- аппараты колонного типа (ГОСТ 34233.9-2017) и др.
Заключение
Таким образом, для возможности применения на таможенной территории ЕАЭС оборудования, функционирующего под избыточным давлением и попадающего под область применения ТР ТС 032/2013, необходимо подтверждение соответствия данного оборудования требованиям регламента [1].
При этом, выполнение прочностных расчётов оборудования, сопряжённое с расчётом по соответствующим нормативам, представленным в перечне [2], является обязательным пунктом проводимой оценки соответствия.
Тем самым, выбор компании, специализирующейся на проведении инженерных расчётов, является важным моментом, требующим уверенности в обладаемых компанией компетенциях.
Список использованных источников
1. Технический регламент Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013) (с изменениями на 23 апреля 2021 года) [Электронный ресурс]. Режим доступа: https://docs.cntd.ru/document/499031170.
2. Решение Коллегии ЕЭК от 11.06.2019 № 96 "О перечне международных и региональных (межгосударственных) стандартов, а в случае их отсутствия – национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013), и перечне международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013) и осуществления оценки соответствия объектов технического регулирования" [Электронный ресурс]. Режим доступа: https://docs.cntd.ru/document/560303806.
