Расчет рамы системы линейных перемещений на жесткость и устойчивость

Специалисты АО «ЦИФРА» выполнили расчет прочности и устойчивости рамы системы линейных перемещений по заказу ООО «НПК Фотоника».

Компания «НПК Фотоника» специализируется на поставках оптических устройств, фоточувствительных электронных компонентов и систем на их базе, постоянно участвует в проектах, связанных с научной, промышленной и космической отраслью, в кооперации с передовыми исследовательскими институтами России и Европы.

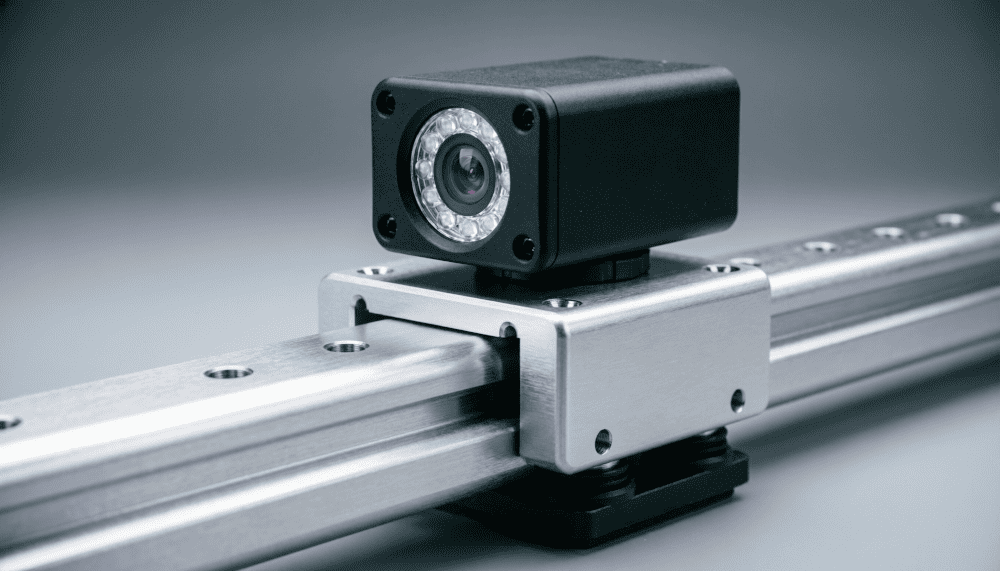

Объектом исследования в выполненной работе является система линейных перемещений с модулем фотофиксации; цель исследования - расчет конструкции на жесткость и устойчивость в рамках выполнения проектировочных работ, оптимизации массово-жесткостных характеристик системы и точности системы фотофиксации.

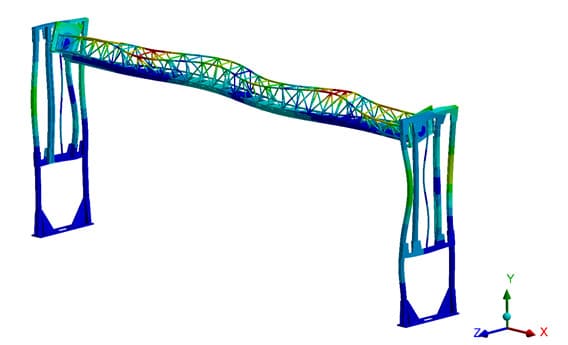

Modal analysis

В рамках выполненной работы решены следующие задачи:

- определение деформаций и напряжений в узлах элементов конструкции от нагрузок собственного веса и веса оборудования,

- расчет статической прочности элементов соединений конструкции,

- расчет устойчивости конструкции в статическом положении,

- расчет конструкции рамы на жесткость и устойчивость с учетом динамической составляющей нагрузки от разгона и торможения,

- расчет собственных частот и форм колебаний конструкции,

- расчет времени затухания колебаний системы при остановке,

- анализ усталостной прочности элементов конструкции.
