Расчет металлоконструкций опоры антенной мобильной

Специалисты АО «ЦИФРА» по заказу АО «Концерн «Созвездие» выполнят расчет металлоконструкций опоры антенной мобильной ОАМ-30.

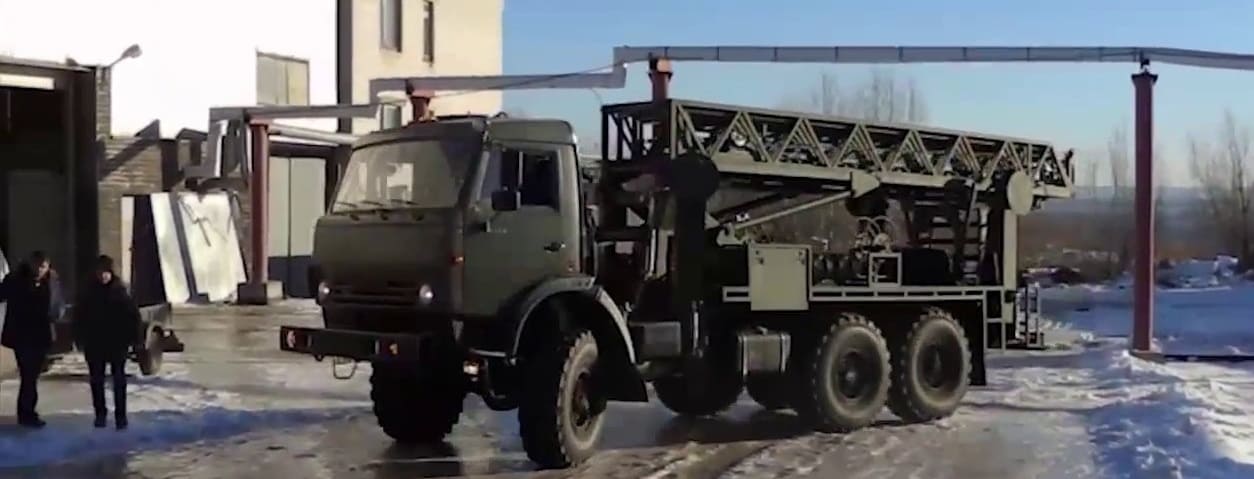

Объект исследования представляет собой мобильную антенную опору на колесном шасси, позволяющую осуществлять подъем антенно-фидерных устройств на высоту до 30 метров и их механизированное развертывание и свертывание. Цель работы - расчет и обеспечение прочности антенной мачты, опорной плиты и стабилизирующих аутригеров изделия ОАМ-30 при действии механических нагрузок в процессе эксплуатации.



Созвездие

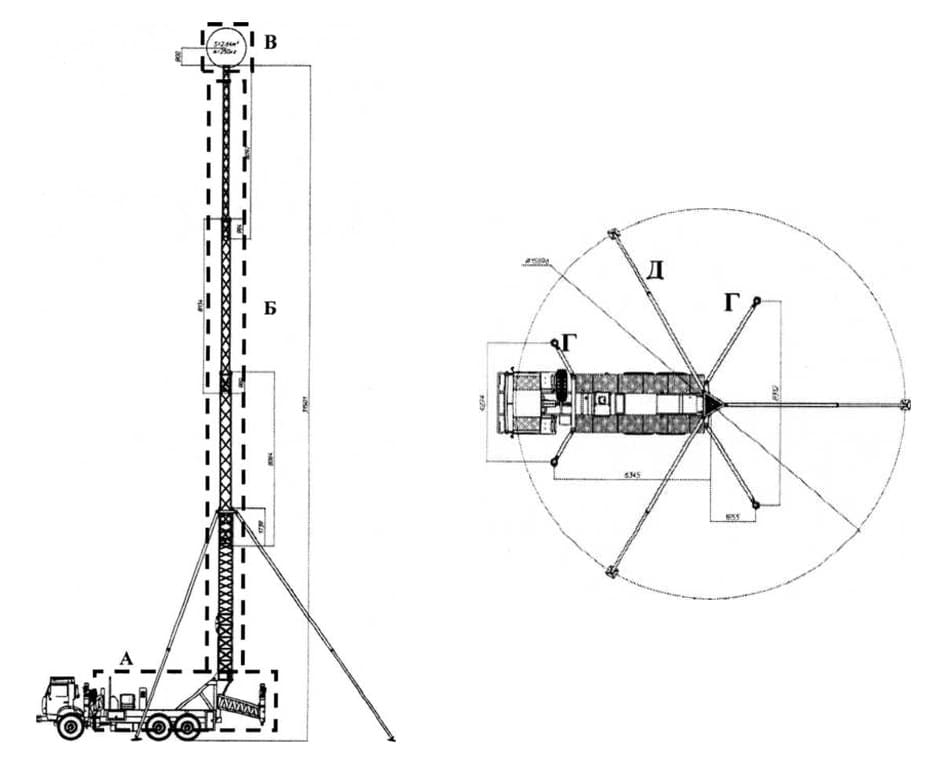

Конструкция изделия ОАМ-30 состоит из следующих основных элементов, которые необходимо учитывать при выполнении расчетов на прочность:

  • Опорная плита «А» с 4-мя аутригерами «Г», установленная на колесное шасси;
  • Телескопическая мачта ферменной конструкции «Б», состоящая из 4х секций (возможны рабочие положения при 2, 3, 4 развернутых секциях) и закрепленная на опорной плите «А»;
  • Антенное устройство «В», закрепленное на конце телескопической мачты;
  • Стабилизирующие аутригеры «Д» (3 шт.),обеспечивающие устойчивость мачты.

В процессе эксплуатации изделие ОАМ-30 подвержено действию следующих типов нагрузок:

  • Собственный вес конструкции и антенного устройства;
  • Обледенение конструкции;
  • Ветровые нагрузки;
  • Транспортные нагрузки (в горизонтальном транспортном положении).

Для достижения цени необходимо решить следующие задачи работы:

  • Анализ расчетных случаев и действующих на изделие механических нагрузок с учетом веса конструкции, ветровой нагрузки, обледенения.
  • Разработка параметризованной конечно-элементной модели конструкции изделия (опорная плита, мачта, аутригеры) с учетом эксплуатационных положений антенного устройства.
  • Расчетная оценка запаса прочности от собственного веса конструкции с учетом обледенения и поперечных ветровых нагрузок.
  • Расчет запаса продольной устойчивости ферменной мачты под действием собственного веса с учетом обледенения.
  • Расчет низших собственных частот и форм колебаний конструкции в 3-х эксплуатационных положениях.
  • Расчетная оценка запаса поперечной устойчивости конструкции к ветровым нагрузкам.
  • Расчетная оценка запаса к опрокидыванию конструкции под действием ветровых нагрузок (скорость ветрового потока 30 м/с).
  • Разработка предложений по оптимизации конструкции с целью обеспечения устойчивости и прочности конструкции при описанных выше условиях, минимизации затрат материалов.
  • Расчёт резонансных режимов при транспортировке изделия по грунтовым, булыжным дорогам и дорогам с твёрдым покрытием.

Формирование расчетных случаев должно быть выполнено с учетом требований по стойкости, прочности и устойчивости к внешним воздействующим факторам аппаратуры и оборудования ГОСТ РВ.20.39.304-98 (группа 1.3), а также с учетом СП 20.13330 «СНиП 2.01.07-85 Нагрузки и воздействия»:

  • Рабочий диапазон температур от -60 до +60 °С.
  • Климатическое исполнение УХЛ по ГОСТ 15150-69.
  • Развертывание устройства осуществляется на ровных площадках с грунтами средней плотности.
  • Масса антенной аппаратуры, закрепляемой на конце телескопической мачты составляет 250 кг.
  • Площадь поверхности антенной аппаратуры, подверженной воздействию ветровой нагрузки: 2 элемента площадью 1,32 м2 каждый.
  • В эксплуатационном режиме с учетом стабилизирующих аутригеров, но без дополнительных растяжек допускается воздействие ветровой нагрузки со скоростью до 30 м/с при высоте подъема антенны 30 м.
  • В эксплуатационном режиме с учетом стабилизирующих аутригеров с учетом дополнительных растяжек допускается воздействие ветровой нагрузки со скоростью до 50 м/с при высоте подъема антенны 30 м.

Требования к выбору и обоснованию методов оценки прочности и жесткости элементов конструкций оборудования:

  • Выбор методики оценки прочности изделия должен основываться на действующих СНиП и СП для строительных конструкций, в отчетных документах должно быть приведено обоснование выбранной методики оценки прочности со ссылками на нормативные документы и прочие источники.
  • В эксплуатационном режиме (с учетом стабилизирующих аутригеров, но без дополнительных растяжек) конструкция должна обеспечивать прочность и устойчивость к воздействию ветровой нагрузки со скоростью до 30 м/с при высоте подъема антенны 30 м, а также обеспечивать отклонение вершины телескопической мачты не более ±2° от вертикального положения.
  • В эксплуатационном режиме при высоте подъема антенны 30 м конструкция должна обеспечивать прочность и устойчивость к воздействию ветровой нагрузки со скоростью до 50 м/с с учетом дополнительных растяжек.
  • В эксплуатационном режиме (с учетом стабилизирующих аутригеров, но без дополнительных растяжек) конструкция должна обеспечивать устойчивость к опрокидыванию от воздействия ветровой нагрузки со скоростью до 30 м/с при высоте подъема антенны 30 м.

Источник: http://zakupki.gov.ru/223/purchase/public/purchase/info/common-info.html?regNumber=31907693996
