Расчет ветровой нагрузки на элементы РЛС

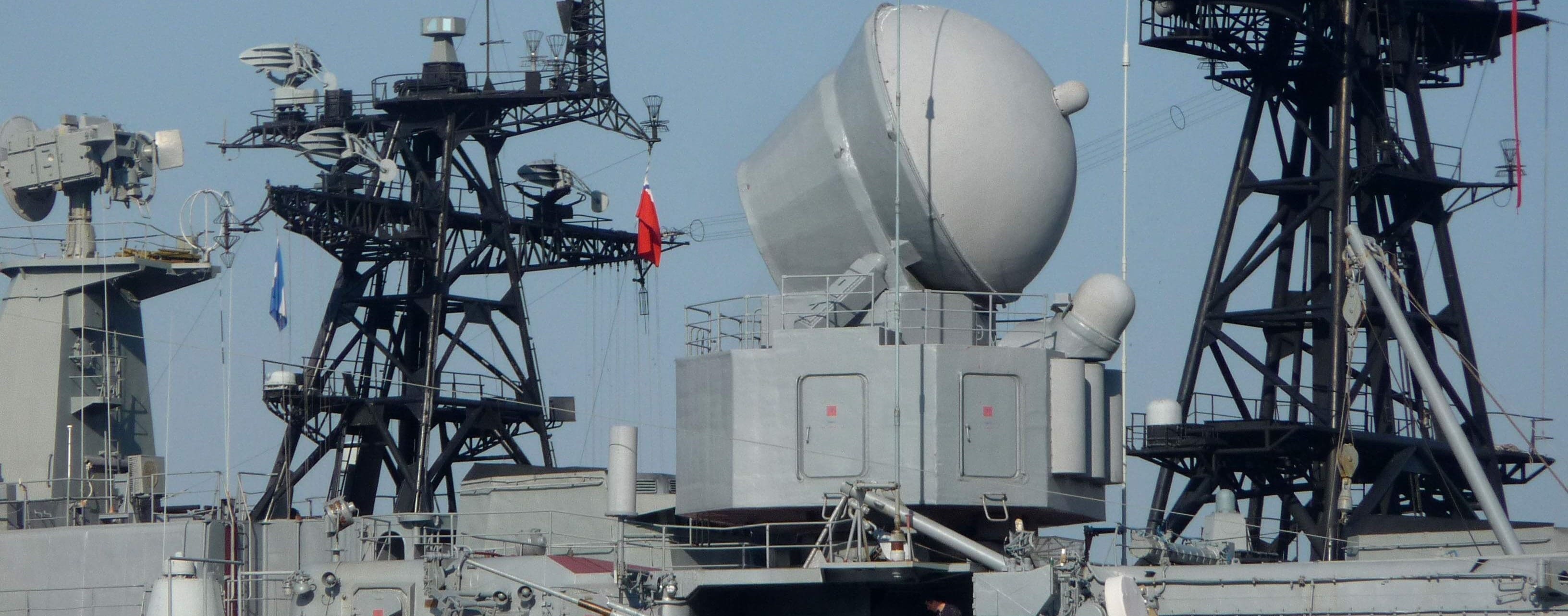

Специалисты АО «ЦИФРА» выполнили серию расчетов ветровой нагрузки на элементы радиолокационных и телевизионно-оптических систем по заказу ЗАО «Морские комплексы и системы».



Целью работ является определение работоспособности радиолокационных и телевизионно-оптических систем при воздействии ветра со скоростью до 50 м/c и выбор номинальных моментов управляющих приводов. Для определения величины ветровой нагрузки использован программный пакет ANSYS Fluent 18.2, в котором реализованы численные методы вычислительной гидродинамики (CFD) с применением метода контрольных объемов (МКО). Для определения момента сил, действующих при набегании ветрового потока, используется вычисленное поле давлений; решение задачи вычислительной гидрогазодинамики проводится в стационарной постановке с использованием уравнений Навье-Стокса для течения вязкой несжимаемой жидкости с осреднением параметров течения по Рейнольдсу. Используется модель турбулентности Спаларта-Алмараса, позволяющая наиболее просто описать распределение эквивалентной турбулентной вязкости за счет решения одного дополнительного уравнения переноса для этой величины. Такой подход применим для задач внешней аэродинамики, целью которых являются только интегральные характеристики силового воздействия на обтекаемое тело: силы и моменты.

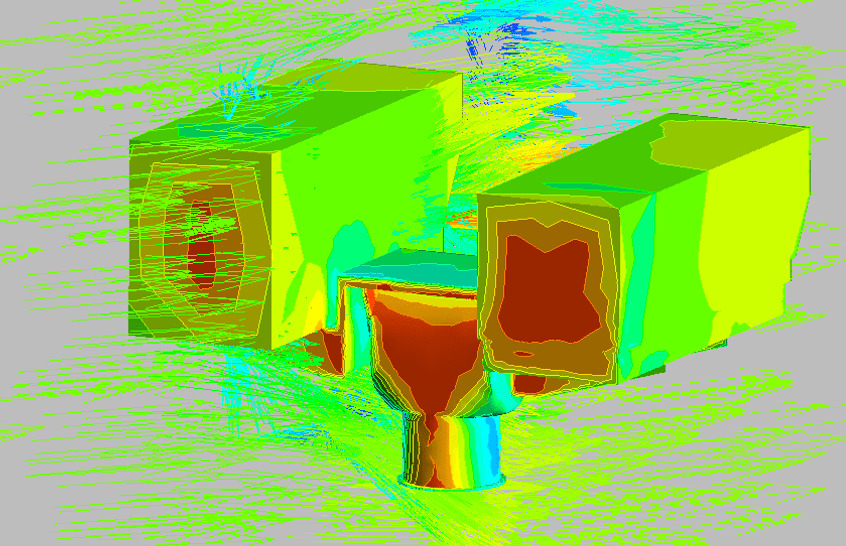

Давление

В результате анализа полученных результатов определены значения максимальных крутящих моментов в различных положениях элементов, и скорость ветра, при которой обеспечивается стабильная и бесперебойная работа приводного устройства.

ЗАО «Морские комплексы и системы» входит в группу научно-производственных предприятий "MCS - Group", сферой деятельности которой является разработка и производство радиолокационных станций милли­метрового и сантиметрового диапазонов; разработка программно-аппаратных комплексов для обеспечения безопасности судовождения, контро­ля за надводной обстановкой, физической защиты особо важных объектов, мониторинга загрязнений поверхности водной среды нефтепродуктами, ледовой проводки и визуализации морского льда, дистанционного измерения уровня водной поверхности, морской радиосвязи.
