Разрыв металла трубопровода на нефтеперерабатывающем заводе – чрезвычайная ситуация с серьёзными последствиями. Помимо промышленных и экологических рисков, авария влечёт и экономические потери: простой технологической линии оборачивается значительными издержками.

Анализ статистики отказов трубопроводов [1-3] показывает, что преобладающая часть разрушений обусловлена проектными ошибками. При этом основная масса разрушений чаще всего приходится на сварные соединения – и, как правило, не связана с качеством трубопроката.

Причина таких разрушений – циклические термомеханические нагрузки, вызванные температурными расширениями. Если на этапе проектирования были допущены ошибки – например, некорректно назначена схема опирания, выбрана неоптимальная конфигурация компенсаторов или не учтены монтажные усилия, в период эксплуатации это приведёт к концентрации напряжений в сварных швах и развитию малоцикловой усталости.

Цель численного моделирования - не формальное соответствие нормативам, а обеспечение работы конструкции в пределах упругой деформации. Такой подход позволяет выявить критические зоны до ввода объекта в эксплуатацию и планировать ресурс по фактическим нагрузкам.

Анализ причин накопления усталостных повреждений в элементах трубопроводных систем

На практике большинство разрушений трубопроводов – это следствие расхождения между проектными нагрузками и фактическими условиями эксплуатации. На этапе проектирования нередко закладываются упрощения:

• Упрощённые граничные условия: не учитываются трение в опорах, фактические зазоры, гибкость присоединяемого оборудования и деформации фундамента.
• Игнорирование нормативных требований и фактических условий работы сварных узлов: не закладывается оценка усталостной долговечности, влияния концентраторов напряжений с учётом реальных режимов работы.
• Разрозненные исходные данные: технологические параметры, 3D-модель и расчётная схема чаще всего формируются разными подразделениями из-за чего модель не отражает поведение системы как единого целого.

В процессе эксплуатации ошибки, накопленные на этапе проектирования, усугубляются под действием циклических температурных нагрузок и постепенного износа опорно‑подвесной системы. При этом расчётные модели зачастую не отражают реальной картины – их редко корректируют с учётом фактических режимов работы. В результате дефекты в виде трещин фиксируют уже после появления утечек, а устранение последствий сводится к срочным ремонтным мероприятиям.

Дефект сварного шва в виде трещины
Изображение сгенерировано нейросетью

Моделирование на основе фактических данных

Описанные расхождения между проектными нагрузками и реальными условиями эксплуатации определяют риски преждевременного усталостного разрушения. Чтобы исключить эти риски, расчётная модель подготавливается на основе фактических данных, полученных на площадке.

В расчётную модель закладываются следующие фактические параметры:

• Толщины стенок труб по результатам входного контроля и толщинометрии.
• Реальные физико-механические характеристики материалов с учётом температурных зависимостей.
• Монтажные усилия предварительного натяга опорно‑подвесной системы.
• Фактическая масса теплоизоляции, продукта и трубопроводной арматуры.

В расчёте учитываются основные режимы: пуски, остановы, переходные процессы и штатные нагрузки, что отражает реальную картину нагружения.

Такая модель позволяет проанализировать вклад температурных деформаций в напряжённо-деформированное состояние системы с учётом основных режимов работы. Учёт фактических параметров - толщин стенок, реальных характеристик материалов, монтажных усилий и фактических масс - позволяет достоверно определять напряжённо‑деформированное состояние системы. В результате удаётся точно локализовать зоны концентрации напряжений и понять, какие именно факторы их формируют.

Результаты моделирование показывают характерную закономерность: при штатной работе прочность основного металла трубы соответствует нормативным требованиям, тогда как сварные швы систематически испытывают повышенные растягивающие напряжения. Именно в стыках происходит скрытое накопление усталостных повреждений, что и определяет риск преждевременного разрушения.

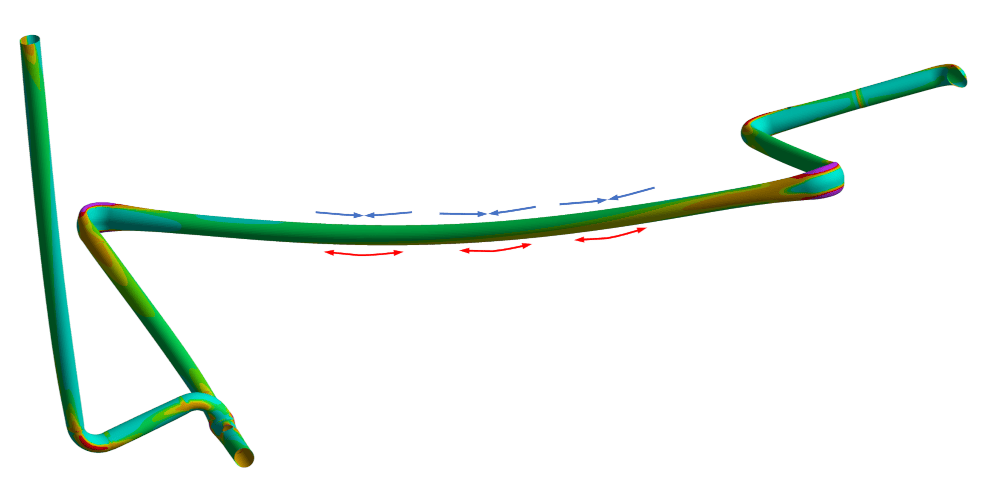

Растягивающие напряжения в сварных швах

Такое поведение конструкции можно объяснить основными причинами:

• Неоднородность трассы. В практике длительной эксплуатации трубопроводов неоднородность формируется за счёт ремонтных работ: стыковки труб с различной толщиной стенки и диаметром, установки бандажей и вставок. В результате линия утрачивает конструктивную однородность – жёсткость и податливость отдельных участков существенно отличаются, что приводит к неравномерному перераспределению нагрузок и локальному росту напряжений.
• Блокировка теплового расширения. Ограничение осевых перемещений трубы при нагреве, обусловленное жёсткими опорными решениями, вызывает передачу продольных усилий на сварные стыки. Это приводит к концентрации циклических растягивающих напряжений в зонах швов - ключевому фактору развития малоцикловой усталости.

Типовые методы контроля не выявляют описанные отклонения от проекта, а расчётные модели не учитывают их без фактических данных. Но благодаря детальному моделированию можно зафиксировать их и предложить решения до того, как они привели к разрушению.

Возможные сценарии обеспечения проектного ресурса трубопровода

Чтобы исключить разрывы сварных швов и обеспечить требуемый ресурс трубопровода, на основе результатов выполненных расчётов прорабатываются несколько сценариев. Каждый вариант подходит под разные производственные условия и бюджетные ограничения:

Вариант 1. Глобальная унификация трассы за счёт приведения трубопровода к «единому» состоянию:

• замена участков с разным диаметром и толщиной стенок на однотипные;
• приведение материала к единой марке стали;
• демонтаж лишних усиливающих элементов.

Преимущество данного подхода заключается в предсказуемости распределения нагрузок и увеличении ресурса. Однако такой вариант требует полной остановки производства, значительный объём демонтажных работ и затрат.

Вариант 2. Перераспределение нагрузок за счёт корректировки схемы закрепления труб:

• оптимизация расположения неподвижных и скользящих опор;
• настройка ход пружинных подвесок;
• внедрение дополнительных компенсаторов в зонах блокированного теплового расширения, чтобы позволить трубе свободно перемещаться при нагреве и разгрузить критичные сварные соединения за счёт изменения геометрии трассы.

В результате растягивающие усилия в швах будут снижены и ресурс стыков увеличится.

Вариант 3. Точечное усиление критических узлов и внедрение неразрушающего контроля:

• механическая обработка сварных соединений (шлифовка переходных зон, ударное упрочнение) для снижения коэффициентов концентрации напряжений;
• установка тензометрических датчиков и термопар в критических узлах для фиксации реальных циклических нагрузок;
• калибровка расчётной модели по натурным данным и разработка регламента допустимых пусковых/остановочных градиентов.

Локальное усиление и мониторинг позволяют обоснованно продлить ресурс критических участков и перейти на обслуживание по фактическому состоянию.

Инженерный расчёт как инструмент контроля бюджета

Целесообразность применения численного моделирования до ввода объекта в эксплуатацию подтверждается изменением следующих ключевых показателей:

• снижение частоты внеплановых остановок за счёт исключения предельных деформаций и разрушений элементов;
• сокращение брака строительно‑монтажных работ, в частности, уменьшение доли дефектных сварных соединений благодаря оптимизации геометрии и релаксации пиковых напряжений в узлах сопряжения;
• оптимизация эксплуатационных затрат за счёт снижения объёма внеплановых ремонтных вмешательств.

Разработка расчётной модели до этапа ввода объекта в эксплуатацию требует минимальных ресурсов по сравнению с исправлениями на действующем объекте, где любая доработка влечёт простои и дополнительные затраты.
